192581 - Fraises à chanfreiner HW en une partie - IMA (BIMA)
Produit

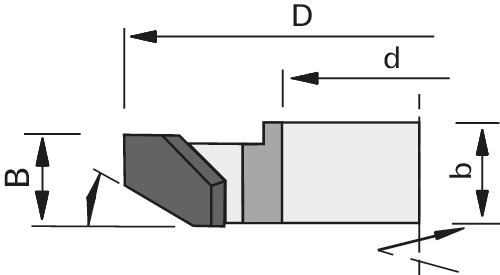

Schéma
-
- Carbure [HW]
- MEC
Caractéristiques techniques
Description
Machine / Application
- Plaqueuses de chants IMA type BIMA avec agrégat de plaquage / agrégat d'affleurage 6135
- Pour affleurer, arrondir et chanfreiner les chants en bois et chants PVC
Exécution
- Avec angle d´axe
- Exécution en une partie
- n max = 18.000 t/min
Avantages
Renseignements
- Sens de rotation selon VDMA 8849
| Caractéristique | Valeur | |
|---|---|---|
| ∡ chanfrein = Angle chanfrein | 45 [°] | |
| Ø D = Diamètre extérieur | 65 [mm] | |
| B = Largeur de coupe | 10 [mm] | |
| b = Largeur de l'épaulement | 10,7 [mm] | |
| Ø d = Diamètre d'alésage | 30 [mm] | |
| Z = Nombre de dents | 6 | |
| nmax = Vitesse de rotation maxi | 18 000 [t/min] | |
| G/D = Sens de rotation | G | |
| L = Type de disponibilité | ||
| Machine/Type | IMA (BIMA) | |
|
