80359234 - Пилы HW для многопила первого ряда с HW подчищающими ножами "F" - EWD
Изделие

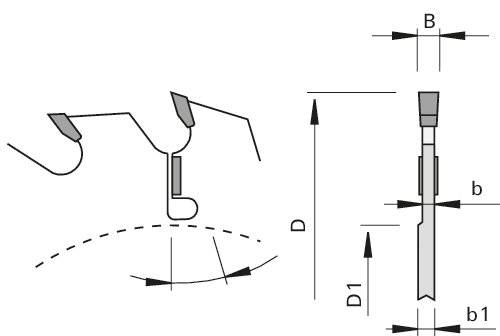

Чертеж
-
-
- Tвердый сплав [HW]
Спецификации
Описание
Станок / Применение
- станки первичной обработки с или без стружечного станка
- для продольного реза в сухой и влажной мягкой древесине
Исполнение
- форма зуба: плоский зуб "F"
- режущий материал: HW HL Board 20
- двойные пазы для шпонки типа А и С на одной пиле смещены по отношению друг к другу
Преимущества
- Чрезвычайно высокий предел прочности на изгиб и твердость зубьев
- отсутствие бокового набегания дерева на основное полотно благодаря твердосплавному очистному зубу
- уменьшающее нагрузку на станок рапределение резцов/зубьев посредством переменной постановки пил на вал (шпонки А-С-А и т.д.)
Указания
- Дисковая пила оптимизируется в соответствии с требованиями клиента и параметрами станка по согласованию с AWT и согласно заводским стандартам LEUCO
- Идент. № служит только для примерного ориентирования
| Технические параметры | Размеры | |
|---|---|---|
| Ø D = Внешний диаметр режущих кромок фрезы | 630 [мм] | |
| B = Рабочая ширина | 5,4 [мм] | |
| b = толщина полотна пилы | 3,8 [мм] | |
| b1 = ширина ступицы 1 | 7 [мм] | |
| Ø D1 = диаметр ступицы | 200 [мм] | |
| Ø d = Диаметр посадочного отверстия | 150 [мм] | |
| Z = Число зубьев | 36 | |
| количество очистных зубьев = количество очистных зубьев | 6 шт. | |
| DKN = двойной шпоночный паз | 36,5x4 [мм] | |
| NL = дополнительные отверстия | 8/8,5/175 | |
| ∡ атаки = угол атаки | 22 [°] | |
| Л/П = направление резания | L | |
| LEUCODUR = Режущий материал | HL Board 20 | |
| L = Примечания | ||
| Станок/тип | EWD FR 16 | |
|
