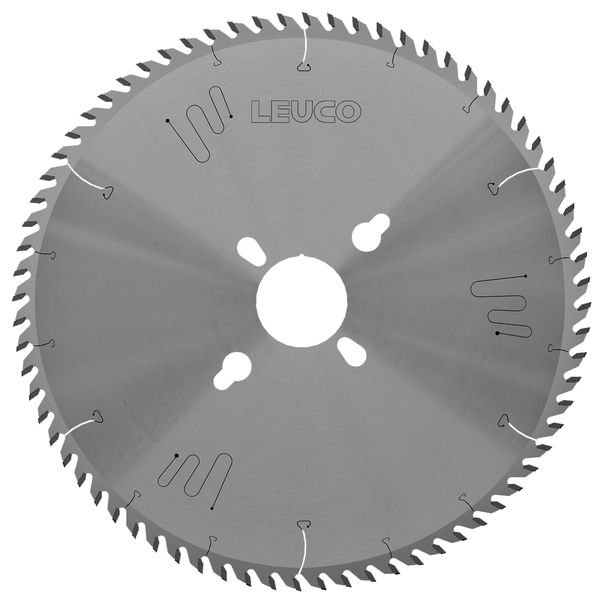

193285 - 电子开料锯片HW - Q-Cut "G6"
产品

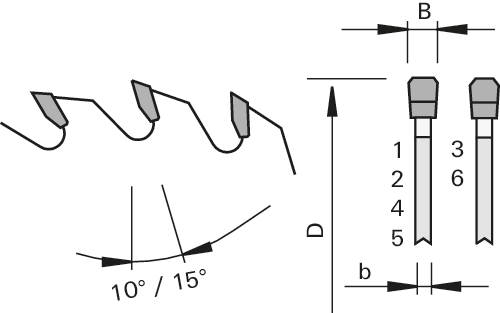

图纸
-
-
- 硬质合金[HW]
-
技术数据
描述
设备/应用
- 电子开料锯
- 用于精加工带有箔涂层的面板，带有塑料层的面板，或者人造板材，可用于单张面板或叠层板
设计
- 震动与低音槽
- 增加应力槽
- 外径小于D=370 时,10度前角
- 从 ØD=380起, 15度前角
- 齿型:G6
- 切削材料：HW HL Board 04 plus
优点
- 针对最高的性能要求
- 切削精准，切割质量极佳
- 优化的切削形状G6，降低切削压力
- 凭借增强的刀身以及防振动与降低噪音的装饰件，运行平顺，噪音极低
- 凭借改良的HW等级，显著地延长刀刃寿命
注释
- 探出：最小20～25mm
- NL**- Combi3 = 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42
- NL**- Combi5 = 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120
- NL**- Combi7 = 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120
| 特征 | 值 | |
|---|---|---|

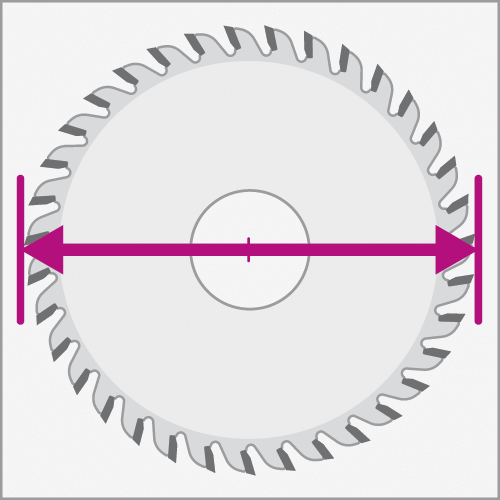

| Ø D = 切割圆直径 | 430 [mm] | |

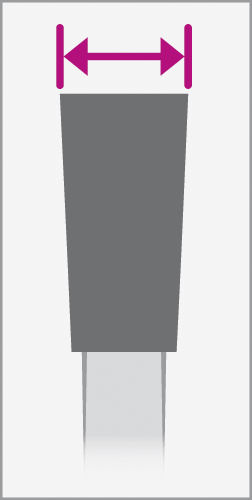

| B = 切削宽度 | 4,4 [mm] | |

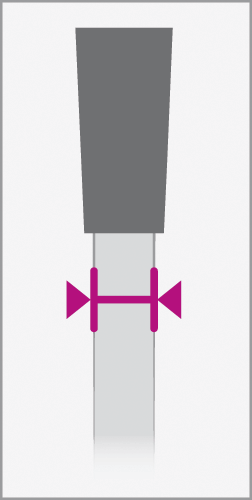

| b = 锯片刀体厚度 | 3.3 [mm] | |

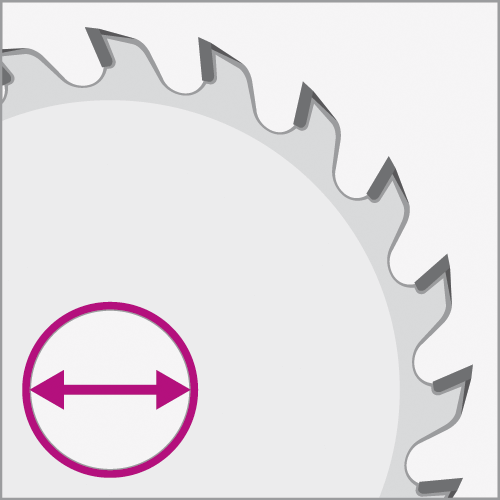

| Ø d = 孔径 | 65 [mm] | |

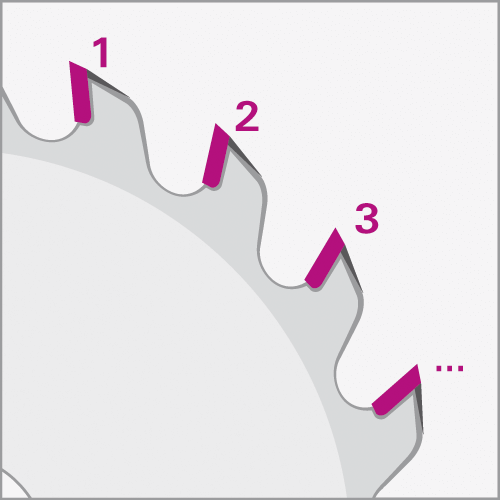

| Z = 齿数 | 72 | |

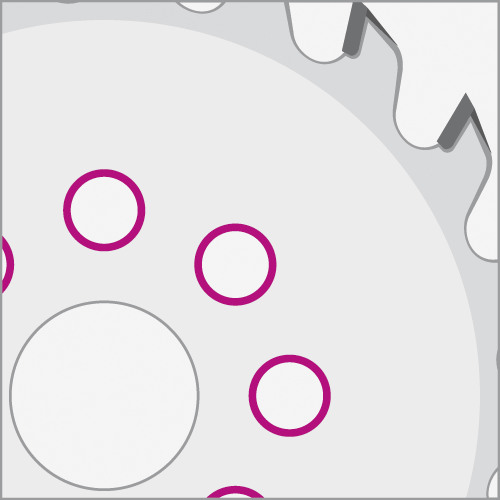

| NL = 销孔 | 2/9/100 + 2/9/110 | |

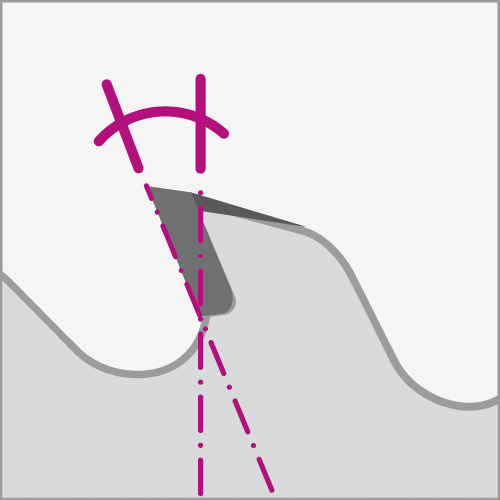

| 前角 = 前角 | 15 [°] | |
| 齿型 = 齿形 | G6 | |
| LEUCODUR = 切割材料 | HL Board 04 plus | |
| L = 发货代码 | ||
| 机床/类型 | Selco WN 650 | |
|
未列出您输入的尺寸？
可从仓库直接发货 |
||
