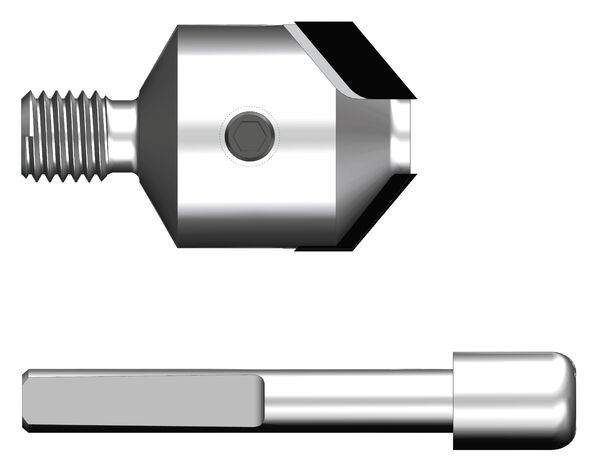

CC020 Countersink DP - wechselbarer Zapfen
Produkt
Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Zapfensenker mit Gewinde (metrisch / imperial) zum Einsatz in handgeführten Maschinen (MDU) mit Anschlaghalter
- zum Nachsenken von Bohrungen
- für optimale Nietverbindungen in der Luft- und Raumfahrt
- geeignet für alle faserverstärkten Kunststoffe, Aluminium und andere Leichtmetalle
Ausführung
- ausgeführt mit wechselbarem Führungszapfen
- standardmäßig mit zwei oder drei Schneiden
- unterschiedliche Wechselzapfen für selben Werkzeugkörper verfügbar
Vorteile
- DP-Bestückung für höchste Standzeit und Wirtschaftlichkeit
- Wechselzapfen ermöglicht das Senken unterschiedlichster Bohrungsdurchmesser mit einem Werkzeugkörper
Hinweise
- kundenindividuelle Werkzeugauslegung
- metrisch oder imperial standardmäßig möglich
- Wechselzapfen nach Kundenvorgabe in HW oder Stahl
|
Ø D
[mm] |
Ø d
[zoll] |
Ø D1
[mm] |
Ø D1
[zoll] |
Ø d
[mm] |
Ø d
[zoll] |
L1
[mm] |
L1
[zoll] |
Z | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 21.2 | 5 | M8x1 | 30.71 | 3 | R | 80458957 | ||||||
| 0,500 | 0,125 | 6,35-28 UNF | 1,190 | 3 | R | 1729321 | ||||||
| 0,625 | 0,1875 | 6,35-28 UNF | 1,078 | 2 | R | 80366369 | ||||||
