CM010 Vielzahnfräser VHW

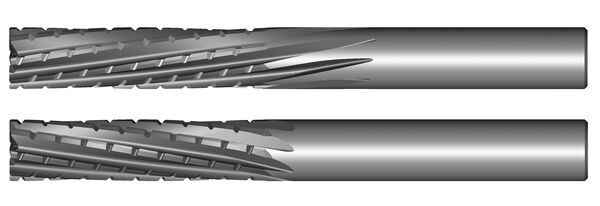

Produkt
Zeichnung
-
- Vollhartmetall [VHW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Einsatz auf CNC- und Gantry-Maschinen sowie Robotern
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- mit schiebendem oder ziehendem Schnitt verfügbar
Vorteile
- spezielle Werkzeuggeometrie für ruhigen Lauf, auch bei dünnen Bauteilen und schwierigen Werkstückspannungen
- reduzierte Schnittkräfte durch Spanbrecher und sehr scharfe Schneiden sorgen für beste Bearbeitungsqualität
- hohe Standzeiten durch feinstkorn Hartmetall
Hinweise
- weitere Abmessungen und Konfigurationen auf Anfrage
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | Drallrichtung |
Achs∡
[°] |
Type | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 6 | 20 | 6 | 38 | 60 | 8 | positiv | 10 | A | R | 187810 | ||
| 6 | 20 | 6 | 38 | 60 | 8 | negativ | -10 | A | R | 187812 | ||
| 8 | 25 | 8 | 43 | 70 | 8 | positiv | 10 | A | R | 187814 | ||
| 8 | 25 | 8 | 43 | 70 | 8 | negativ | -10 | A | R | 187815 | ||
| 10 | 32 | 10 | 38 | 75 | 8 | positiv | 10 | A | R | 80492316 | ||
| 10 | 32 | 10 | 24 | 75 | 8 | negativ | -10 | A | R | 80492317 | ||
| 12 | 32 | 12 | 34 | 85 | 8 | positiv | 10 | A | R | 80492318 | ||
| 12 | 32 | 12 | 48 | 85 | 8 | negativ | -10 | A | R | 80492319 | ||
