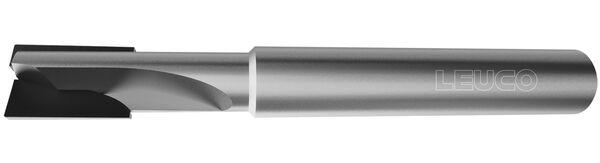

CM030 Fräser Z2 DP
Produkt

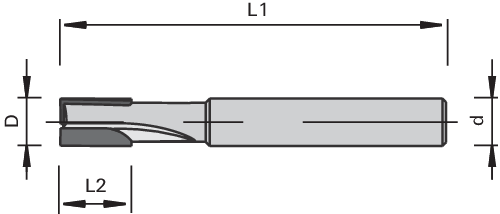

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Einsatz auf CNC- und Gantry-Maschinen
- zum Einbohren bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- standardmäßig mit wechselndem Achswinkel
- auch mit einseitigem oder neutralem Achswinkel verfügbar
Vorteile
- sehr ruhiger lauf durch die wechselnden Achswinkel
Hinweise
- weitere Abmessungen und Konfigurationen auf Anfrage
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
Z | Drallrichtung |
Achs∡
[°] |
Type | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 3 | 4,0 | 3,0 | 50 | 1+1 | gerade | 0 | A | R | 80474039 | ||
| 4 | 6,0 | 4,0 | 65 | 1+1 | positiv/negativ | 3 | A | R | 186926 | ||
| 5 | 8,0 | 5,0 | 65 | 1+1 | positiv/negativ | 3 | A | R | 187192 | ||
| 6 | 10 | 6,0 | 65 | 1+1 | positiv/negativ | 3 | A | R | 186927 | ||
| 6 | 26 | 6,0 | 75 | 1+1 | gerade | 0 | A | R | 80461706 | ||
| 8 | 12 | 8,0 | 65 | 1+1 | positiv/negativ | 3 | A | R | 186928 | ||
| 8 | 12 | 8,0 | 65 | 1+1 | gerade | 0 | A | R | 80472304 | ||
| 8 | 26 | 8,,0 | 75 | 1+1 | gerade | 0 | A | R | 80461707 | ||
| 10 | 15 | 10 | 75 | 1+1 | positiv/negativ | 5 | A | R | 187193 | ||
| 12 | 18 | 12 | 75 | 1+1 | positiv/negativ | 5 | A | R | 187194 | ||
| 12 | 25 | 12 | 70 | 1+1 | gerade | 0 | A | R | 80463025 | ||
| 12 | 40 | 12 | 95 | 1+1 | positiv/negativ | 3 | A | R | 80431652 | ||
| 20 | 15 | 20 | 100 | 1+1 | positiv/negativ | 5 | A | R | 80468392 | ||
