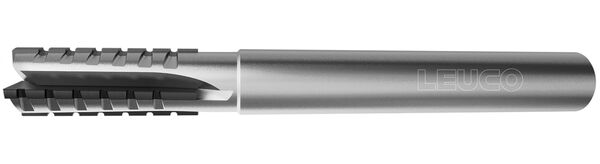

CM050 Schaftfräser DP (UniType)
Produkt

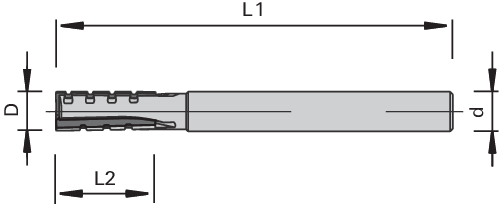

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Einsatz auf CNC- und Gantry-Maschinen sowie Robotern
- für fast alle Bearbeitungsarten und Materialien einsetzbar
Ausführung
- hohe Schneidenlänge für universellen Einsatz und zum Fräsen von 3D-Konturen
Vorteile
- ruhiger Lauf durch hohe Zähnezahl und wechselnde Achswinkel
- wenig Wärmeeintrag durch spezielle Spanbrechergeometrie und große Spanräume
Hinweise
- auch mit faccetierter Bohrschneide möglich
- weitere Abmessungen und Konfigurationen auf Anfrage
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
Z | Drallrichtung |
Achs∡
[°] |
Type | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 6 | 15 | 6,0 | 60 | 3 | positiv/negativ | 2 | A | R | 187283 | ||
| 8 | 20 | 8,0 | 70 | 4 | positiv/negativ | 3 | A | R | 187284 | ||
| 10 | 25 | 10 | 80 | 4 | positiv/negativ | 2 | A | R | 80502642 | ||
| 12 | 30 | 12 | 85 | 4 | positiv/negativ | 3 | A | R | 80466827 | ||
| 6.35 | 15,9 | 6,35 | 76.2 | 3 | positiv/negativ | -2 | A | R | 80494750 | ||
| 9.53 | 25,4 | 9,525 | 76.2 | 5 | positiv/negativ | 2 | A | R | 80494751 | ||
