CM110 Kompressionsfräser DP (p-System)

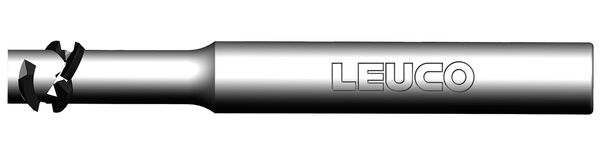

Produkt

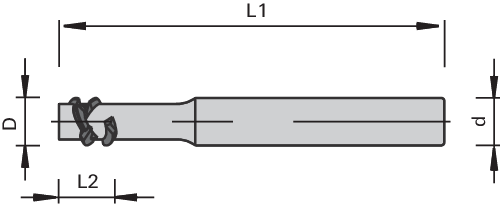

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Einsatz auf CNC- und Gantry-Maschinen
- wahlweise mit oder ohne Einbohrschneide
- schräges Eintauchen mit Bohrschneide nicht möglich
Ausführung
Vorteile
- durch extremen Achswinkel besonders gute Schnittqualität und Standzeit
Hinweise
- muss mittig im Bauteil gefahren werden (Kompressionszone einhalten)
- weitere Abmessungen und Konfigurationen auf Anfrage
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
Z |
Achs∡
[°] |
Type | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 6 | 8,7 | 6,0 | 60 | 1+1 | 70 | C | R | 186920 | ||
| 6 | 8,7 | 6,0 | 60 | 1+1 | 70 | A | R | 186922 | ||
| 8 | 7,1 | 8,0 | 65 | 1+1 | 70 | C | R | 186921 | ||
| 8 | 7,4 | 8,0 | 70 | 1+1 | 70 | A | R | 186923 | ||
| 10 | 10,3 | 10 | 75 | 1+1 | 70 | C | R | 187186 | ||
| 10 | 10,3 | 10 | 75 | 1+1 | 70 | A | R | 187188 | ||
| 12 | 12,8 | 12 | 75 | 1+1 | 70 | C | R | 187187 | ||
| 12 | 12,6 | 12 | 75 | 1+1 | 70 | A | R | 187189 | ||
