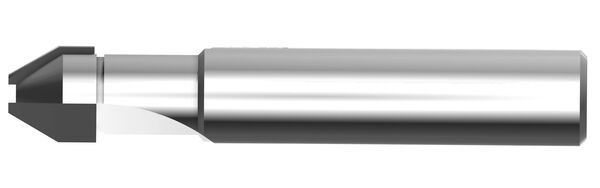

1736710 - CM190 Fasefräser DP
Produkt

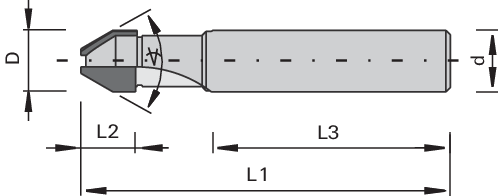

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Einsatz auf CNC- und Gantry-Maschinen
- zum Fräsen von V-Nuten und zum Anfansen geeignet
- für CFK und GFK sowie Stacks in Luft- und Raumfahrtmaterialien konzipiert
Ausführung
- unterschiedlichen Öffungswinkel möglich
- mit oder ohne Stirnschneide
Vorteile
- hohe Standzeiten und Formstabilität in abrasiven Materialien
Hinweise
- weitere Abmessungen und Konfigurationen auf Anfrage
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 12.7 [mm] | |
| L2 = Schnittbreite | 11,6 [mm] | |
| Ø d = Schaftdurchmesser | 12,7 [mm] | |
| L3 = Schaftlänge | 50.4 [mm] | |
| L1 = Gesamtlänge | 76.2 [mm] | |
| Z = Zähnezahl | 2 | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| L/R = Schneidrichtung | R | |
| Spitzen∡ = Spitzenwinkel | 60 [°] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
