9260429 - Poly Falz-Messerköpfe HW
Produkt

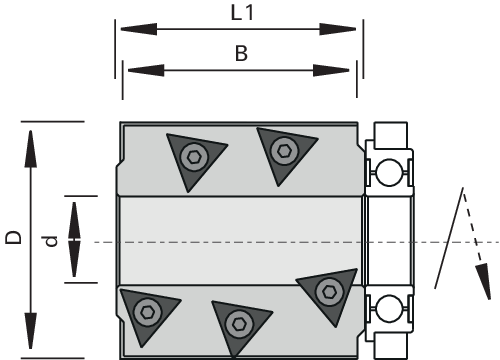

Zeichnung
-
- Hartmetall [HW]
- MAN
Technische Daten
Beschreibung
Maschine / Anwendung
- Tischmaschinen
- zum Absatz- und ausrissfreien Fügen und Fälzen von Massivhölzern und Holzwerkstoffen
Ausführung
- bombierte Triangel-Wendeplatten mit von unten nach oben und von oben nach unten ziehende Schneiden
- Grundkörper aus Stahl
Vorteile
- absolut ausrissfreies Fügen und Fälzen
- durch die bombierten Wendeplatten ergeben sich keine Absätze auf der bearbeiteten Oberfläche
- ausgezeichnete Kanten- und Oberflächenqualität
- sehr hohe Zerspanleistung
- bombierte Triangel-Wendeplatten 3 Standzeiten
Hinweise
- Wendeplatte 9209773 Vorschneiden ohne Überstand, geeignet zum Fügen ohne Rille
- Montage Wendeplatte bei 2,8 Nm
- Drehmomentschlüssel empfohlen!
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 80 [mm] | |
| B = Schnittbreite | 81,7 [mm] | |
| L1 = Gesamtlänge | 85.8 [mm] | |
| Ø d = Bohrungsdurchmesser | 30 [mm] | |
| Z = Zähnezahl | 2+2 | |
| nmin-nmax = Drehzahlbereich | 9500-16000 [min-1] | |
| Anzahl der Schneidlinge | 12 [St.] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Wendeplatten
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
|
Wendeplatten HW mit 3 Schneidkanten - bombiert | 20,38x17,9x3,0N | 9209773 | ||
|
|
Wendeplatten HW mit 3 Schneidkanten und Senkung - bombiert | 20,88x18,3x3,0N | 187692 | ||
|
|
Wendeplatten HW mit 3 Schneidkanten - bombiert | 20,88x18,3x3,0N | 9209441 | ||
|
|
Wendeplatten HW mit 3 Schneidkanten und Senkung - bombiert | 20,88x18,3x3,0N | 187694 | ||
|
ab Lager lieferbar |
|||||
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
| Drehmomentschraubendreher mit Quergriff | 2,8 Nm | 9241776 | |||
| Steckeinsatz Torx | T15 | 9241777 | |||
|
Kugellager | Ø62x20x30 | 819384 | ||
| Anlaufringe | Ø80x16-20x62 | 714272 | |||
| Sprengring | Ø64,6/58,2x3,2 | 818949 | |||
|
Schraubendreher mit Vierkantgriff für Innentorx | T15x80 | 171188 | ||
|
Senkkopfschrauben - mit Innentorx | M5x9 T15 | 80492032 | ||
|
ab Lager lieferbar |
|||||
