192574 - Kanten-Abrund-Fräser HW einteilig - IMA (BIMA)
Produkt

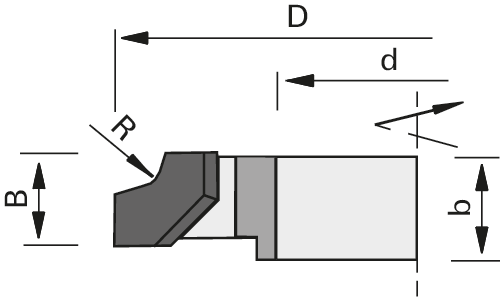

Zeichnung
-
- Hartmetall [HW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen IMA Modell BIMA mit Verleimteil / Bündigfräsaggregat 6135
- zum Bündigfräsen und Abrunden oder Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- Ausführung einteilig
- n max = 18.000 min-1
Vorteile
Hinweise
- Drehrichtung nach VDMA 8849
| Merkmal | Wert | |
|---|---|---|
| R = Radius | 1,3 [mm] | |
| Ø D = Flugkreisdurchmesser | 65 [mm] | |
| B = Schnittbreite | 10 [mm] | |
| b = Nabenbreite | 10.7 [mm] | |
| Ø d = Bohrungsdurchmesser | 30 [mm] | |
| Z = Zähnezahl | 6 | |
| nmax = maximale Drehzahl | 18’000 [min-1] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
| Maschine/Type | IMA (BIMA) | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
