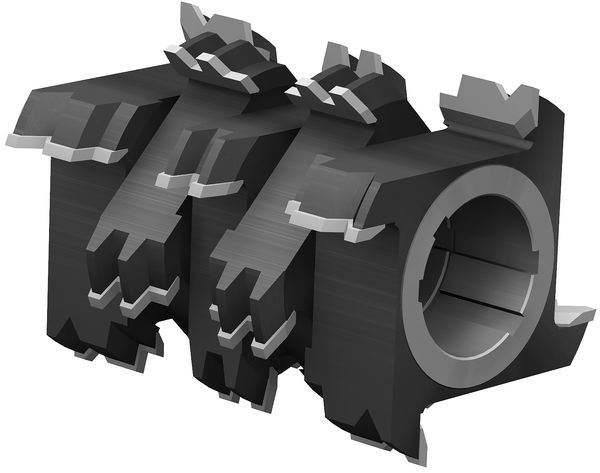

192658 - Konterprofil-Fräser-Satz HW
Produkt
Zeichnung
-
- Hartmetall [HW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kehlmaschinen
- zur Herstellung von Längsverbindung bei Blockbohlen
Ausführung
- Tragkörper aus Stahl
- symmetrischer Aufbau
- DKN als Verdrehsicherung
Vorteile
- größtmögliche Genauigkeit durch Planparallelität aller Teile
Hinweise
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 190 [mm] | |
| B = Schnittbreite | 220 [mm] | |
| b = Nabenbreite | 239 [mm] | |
| Ø d = Bohrungsdurchmesser | 80 [mm] | |
| Z = Zähnezahl | 5x4 | |
| DKN = Doppelkeilnut | 12x3,3 [mm] | |
| nmax = maximale Drehzahl | 8’000 [min-1] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
