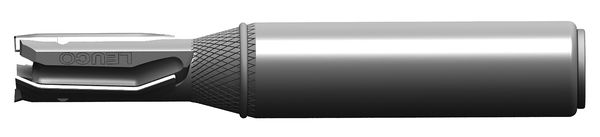

187691 - DIACURVE Schaftfräser DP Nesting
Produkt
Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- für Plattenzuschnitt im Nesting-Verfahren
- Bearbeitung von rohen und beschichteten Holzwerkstoffen
Ausführung
- einzigartiges Schneidendesign
- Einwegwerkzeug (nicht nachschärfbar)
- große, durchgehende Spanräume mit wechselseitigen Achswinkeln
- mit DP-Bohrschneide zum schräg Eintauchen
- Soft-Spanbrechernuten, Ausnahme 187691
Vorteile
- hohe Schnittqualität und beidseitig gute Schnittkante durch speziell angepasste Schneidenanordnung
- günstiger Anschaffungspreis
- konstanter Schneiddurchmesser (Anwenderfreundlich da keine Durchmesserkorrekturen notwendig)
- keine Schnittunterteilung
- keine Abzeichnungen
- kein Spänestau
Hinweise
- Spannmittel: Verwendung in hochgenauen Spannmitteln empfohlen (z.B. TRIBOS, ps-System)
- Z=2 Massivholz
- Schnittlänge an die Plattendicke (H) anpassen!
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 9.53 [mm] | |
| Ø D = Flugkreisdurchmesser (zoll) | 3/8 [zoll] | |
| L2 = Schnittbreite | 20 [mm] | |
| Ø d = Schaftdurchmesser | 12 [mm] | |
| L3 = Schaftlänge | 40 [mm] | |
| L1 = Gesamtlänge | 70 [mm] | |
| Z = Zähnezahl | 3 | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| H = Pakethöhe/Schnitthöhe | 16-19 [mm] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
