Hochleistungs-Schaftfräser VHW für Aluminiumbearbeitung - Z1
Produkt

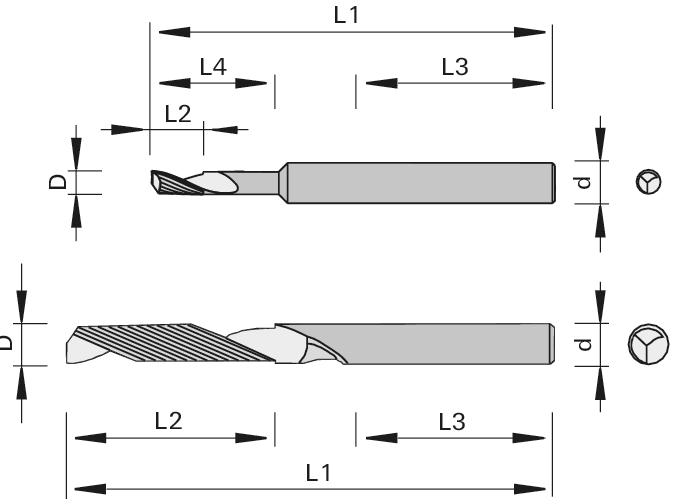

Zeichnung
-
- Vollhartmetall [VHW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Fügen, Fälzen und Nuten in Aluminiumlegierungen, Kupferlegierungen und NE-Metallen
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- positive Spiralwindung
- polierte Spannuten
Vorteile
- optimale Spanentsorgung und beste Schnittqualität durch speziell polierte Spannut und positive Spiralwindung
Hinweise
- auf Anfrage auch mit negativer Spiralwindung erhältlich
- Spannmittel: ps-System mit Reduzierhülsen Class-No. 933280, TRIBOS, Spannzangen-Futter
|
Ø D
[mm] |
L4
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | Drallrichtung | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 3 | 25 | 10 | 8,0 | 55 | 80 | 1 | positiv | R | 184709 | ||
| 4 | 25 | 10 | 8,0 | 55 | 80 | 1 | positiv | R | 184710 | ||
| 5 | 25 | 10 | 8,0 | 55 | 80 | 1 | positiv | R | 184711 | ||
| 6 | 25 | 10 | 8,0 | 55 | 80 | 1 | positiv | R | 184712 | ||
| 8 | 25 | 20 | 8,0 | 55 | 80 | 1 | positiv | R | 80473248 | ||
| 8 | 50 | 25 | 8,0 | 45 | 100 | 1 | positiv | R | 184713 | ||
| 10 | 35 | 25 | 10 | 60 | 100 | 1 | positiv | R | 184714 | ||
