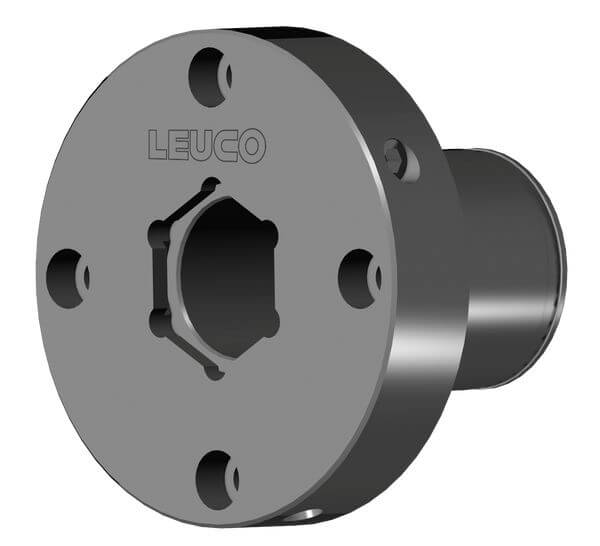

172678 - Hydro-Spannbuchsen mit Sechskant unten - Bohrungswerkzeuge
Produkt

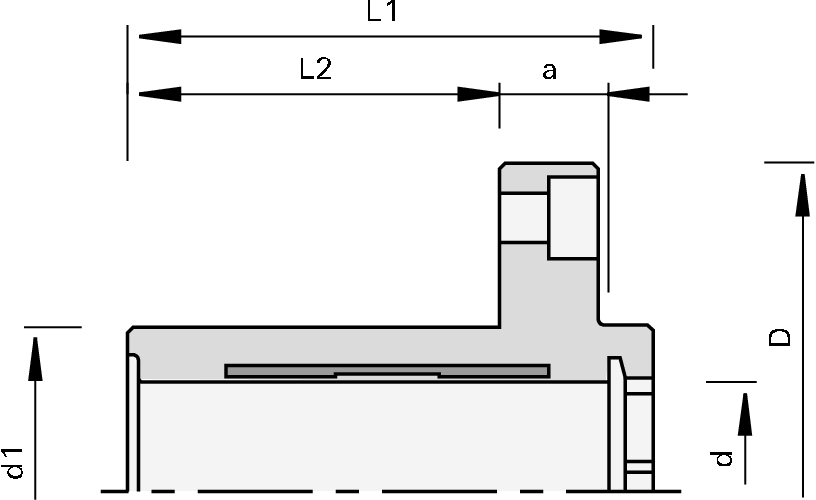

Zeichnung
Technische Daten
Beschreibung
Maschine / Anwendung
- zur Aufnahme von Bohrungswerkzeugen
Ausführung
- gehärtete Werkzeugaufnahme
- mit einer Druckzone
- geschlossenes Hydraulik-System zur spielfreien Aufnahme auf der Motorenwelle
- n max = 9.000 min-1
Vorteile
- höchste Schnittqualität beim Fräsen und Zerspanen
- wartungsfrei
Hinweise
- für Rechts- und Linkslauf
- speziell entwickelt für Hochgenauigkeitsmotoren mit Sechskant-Formschluß
- Lieferumfang: Hydro-Spannbuchse ohne Schraubendreher
| Merkmal | Wert | |
|---|---|---|
| Ø d1 = Aufnahmegröße werkstückseitig | 60 [mm] | |
| L2 = Nutzlänge | 68 [mm] | |
| Ø d = Aufnahmegröße maschinenseitig | 40 [mm] | |
| Ø D = Durchmesser | 120 [mm] | |
| L1 = Gesamtlänge | 96 [mm] | |
| a = Abstand zur Maschine | 20 [mm] | |
| Abmessung | Ø120x96xØ60/40 [mm] | |
| NL = Nebenlöcher | 4/M8/100 | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
| Deckel mit O-Ring | 50x38x16 SW24 | 172679 | |||
|
Zylinderschrauben | M14x60-8.8 DIN 6912 | 184251 | ||
|
Schraubendreher mit Quergriff für Innensechskant | SW6x200 | 167817 | ||
|
Winkelschraubendreher | SW12 DIN 6911 | 177106 | ||
|
Zwischenringe | Ø119,5X51XØ60 NL | 179471 | ||
|
ab Lager lieferbar |
|||||
