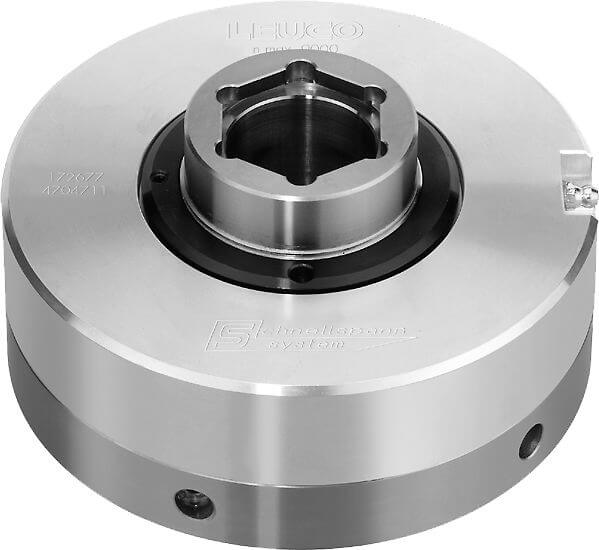

Hydro-Spannteil Ø 160 mm - Zerspaner
Produkt
Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- zur Aufnahme von Bohrungswerkzeugen
Ausführung
- gehärtete Werkzeugaufnahme
- n max = 9.000 min-1
- geschlossenes Hydraulik-System mit einer Druckzone zur spielfreien Aufnahme auf der Motorenwelle
Vorteile
- hohe Schnittqualität durch deutlich erhöhte Plan- und Rundlaufgenauigkeit
- reproduzierbare Planlaufgenauigkeit nach jedem Werkzeugwechsel
- Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
- wartungsfrei
Hinweise
- für Rechts- und Linkslauf
- speziell entwickelt für Hochgenauigkeitsmotoren mit Sechskant-Formschluß
- zum Wechseln der Werkzeuge wird der Pneumatik-Schlauch Ident-No. 058250 benötigt
- Betriebsdruck 6 bar
- Lieferumfang: Hydro-Schnellspann-System incl. Schraubendreher
|
Ø d1
[mm] |
L2
[mm] |
Ø d
[mm] |
Ø D
[mm] |
L1
[mm] |
a
[mm] |
Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 60 | 17,5 | 40 | 160 | 96 | 78.5 | Zerspaner | 172677 | ||
