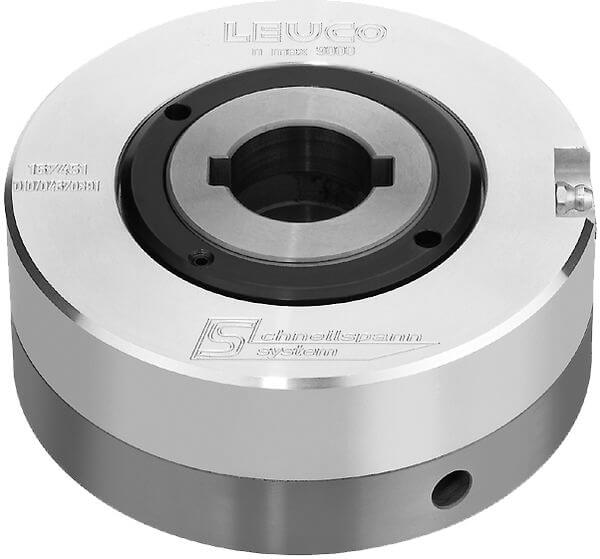

Spannteil Ø 140 mm
Produkt

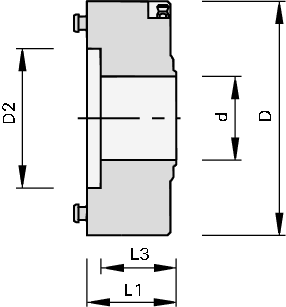

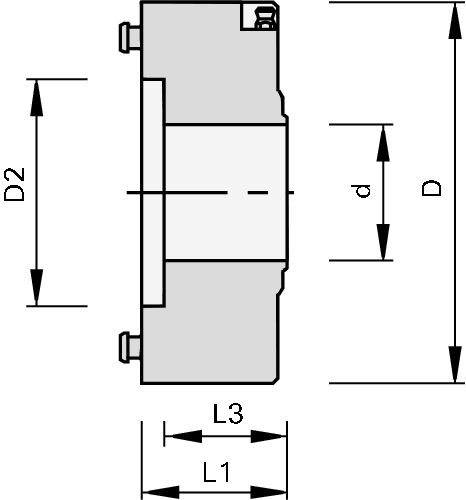

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- Doppelendprofiler
- Durchlaufanlagen
- zur Aufnahme von Bohrungswerkzeugen und zur Kombination mit Aufnahme-Flanschen Ø 140 mm
Ausführung
- n max = 9.000 min-1
Vorteile
- hohe Wuchtgüte
- lange Lebensdauer durch gehärtete Werkzeugaufnahme
- reproduzierbare Planlaufgenauigkeit nach jedem Werkzeugwechsel
- Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
- wartungsfrei und staubgeschützt
Hinweise
- für Rechts- und Linkslauf
- Befestigungsbeispiele (siehe Skizze): Wellenstumpf mit Innengewinde, Wellenstumpf mit Außengewinde
- bei Bestellung bitte Maschinentype und Wellenstumpf-Ausführung angeben
- erforderliche Werkzeug-Aufnahmen Class-No. 997370
- zum Wechseln der Werkzeuge wird der Pneumatik-Schlauch Ident-No. 058250 benötigt
- Betriebsdruck 6 bar
- Lieferumfang: Spannteil incl. Deckel zur Befestigung auf der Maschinenspindel (Ersatzteile für Homag und IMA nicht im Lieferumfang enthalten)
|
Ø d
[mm] |
Ø D
[mm] |
Ø D2
[mm] |
L1
[mm] |
L3
[mm] |
DKN
[mm] |
Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 35 | 140 | 80 | 57 | 41.5 | 10x4 | Homag, IMA | 167451 | ||
