Spannteil Ø 192 mm
Produkt
Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- Doppelendprofiler
- Durchlaufanlagen
- zur Aufnahme von Zerspanern Ø 250 mm
Ausführung
- n max = 7.200 min-1
Vorteile
- hohe Wuchtgüte
- lange Lebensdauer durch gehärtete Werkzeugaufnahme
- reproduzierbare Planlaufgenauigkeit nach jedem Werkzeugwechsel
- Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
- wartungsfrei und staubgeschützt
Hinweise
- für Rechts- und Linkslauf

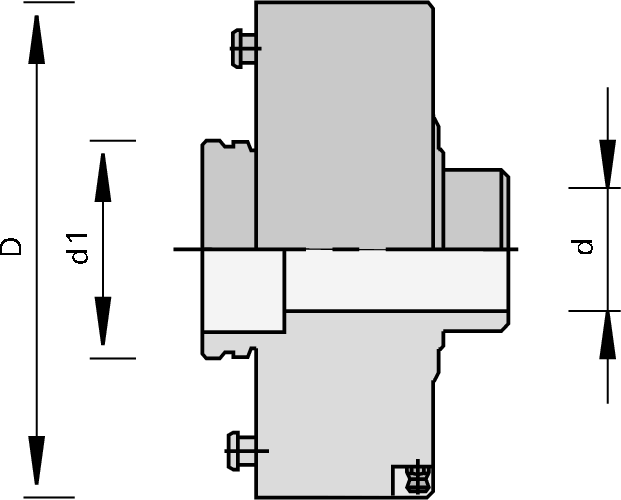

- Befestigungsbeispiel (siehe Skizze)
- bei Bestellung bitte Maschinentype und Wellenstumpf-Ausführung angeben
- zum Wechseln der Werkzeuge wird der Pneumatik-Schlauch Ident-No. 058250 benötigt
- Betriebsdruck 6 bar
- Lieferumfang: siehe Tabelle
|
Ø d1
[mm] |
Ø d
[mm] |
Ø D
[mm] |
Abmessung
[mm] |
DKN
[mm] |
Maschine/Type | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 80 | 35 | 192 | 192x35 | 10x4 | IMA, B+G, Hüllhorst | Spannteil, Zwischenring | 161363 | ||
| 80 | 35 | 192 | 192x35 | 10x4 | Danckaert | Spannteil, Zwischenring, Deckscheibe | 161367 | ||
| 80 | 35 | 192 | 10x4 | Homag, Lehbrink, Torwegge, SPA, Wilmsmeyer | Spannteil | 161259 | |||
