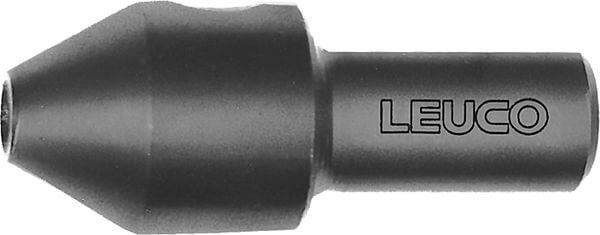

Adapter
Produkt

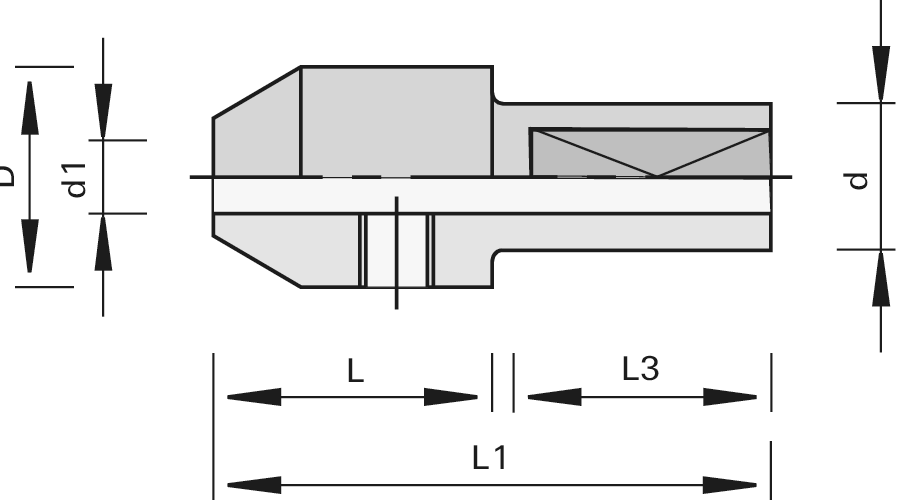

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- zur Aufnahme von Spiralbohrern im Kombi-Futter und im Klack-Futter
Ausführung
- Schaft mit Spannfläche
- Gewinde M5, ohne Schraube
Vorteile
Hinweise
- Einstell- und Halteschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
|
Ø d1
[mm] |
L
[mm] |
Ø d
[mm] |
Ø D
[mm] |
L1
[mm] |
L3
[mm] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||
| 2 | 19 | 10 | 15 | 41 | 21 | 183275 | ||
| 2,5 | 19 | 10 | 15 | 41 | 21 | 183276 | ||
| 3 | 19 | 10 | 15 | 41 | 21 | 183277 | ||
| 3,5 | 19 | 10 | 15 | 41 | 21 | 183278 | ||
| 4 | 19 | 10 | 15 | 41 | 21 | 183279 | ||
| 5 | 19 | 10 | 15 | 41 | 21 | 183280 | ||
