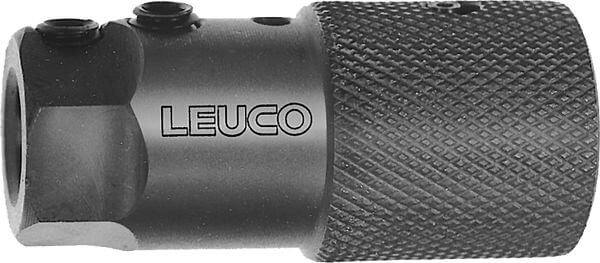

Bohrer-Schnellwechsel-Systeme - Oberteil
Produkt

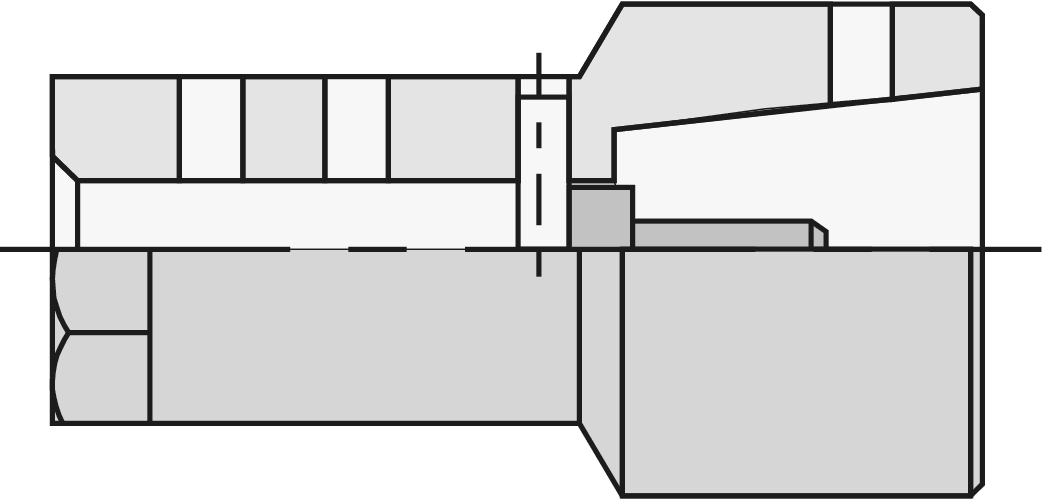

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- Dübelautomaten
- zur Aufnahme von Bohrern mit zylindrischem Schaft mittels Spann-Schrauben
Ausführung
- mit Innensechskant-Gewindestiften zum Spannen des Bohrers
Vorteile
- geringe Maschinenstillstandszeiten durch schnellen Bohrerwechsel
Hinweise
- für größere Lochteilungsabstände (32 mm)
- Oberteil ist Bohrer-Aufnahme
- zum Einschrauben in die Maschinenspindel wird das Unterteil benötigt
- Gewindeschaft-Ausführung und Maschinenzuordnung siehe Technische Informationen
|
Abmessung
[mm] |
Type | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||
| Ø10 | 2 | Aufnahmebohrung | 168669 | ||
| Ø8 | 2 | Aufnahmebohrung | 168668 | ||
