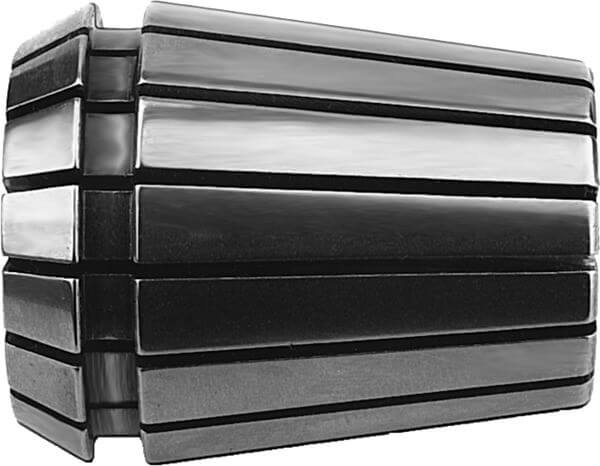

Präzisions-Spannzangen - 462E/OZ25
Produkt
Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- zur Verwendung in Spannzangen-Futter Type 462E/OZ25
Ausführung
- Spanntoleranz 0,5 mm
- nach DIN 6388 Type 462E/OZ25
Vorteile
- optimale Spannkraftübertragung durch doppelseitige 12-fach Schlitzung
Hinweise
|
Ø d1
[mm] |
Ø d1
[zoll] |
Ø D
[mm] |
Normnummer |
L1
[mm] |
Abmessung
[mm] |
Gewicht
[kg] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 2 | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.2 | 183803 | ||||
| 3 | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.2 | 183804 | ||||
| 4 | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.2 | 183805 | ||||
| 5 | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.2 | 183806 | ||||
| 6 | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.2 | 180213 | ||||
| 1/4" | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.2 | 175815 | ||||
| 7 | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.2 | 183807 | ||||
| 8 | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.2 | 180358 | ||||
| 3/8" | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.2 | 185275 | ||||
| 10 | 35.05 | DIN 6388 462E/OZ25 | 52 | 10x52 | 0.22 | 170782 | |||
| 12 | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.22 | 168742 | ||||
| 1/2" | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.22 | 175820 | ||||
| 13 | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.22 | 180215 | ||||
| 14 | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.205 | 170783 | ||||
| 5/8" | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.195 | 175823 | ||||
| 15 | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.2 | 183808 | ||||
| 16 | 35.05 | DIN 6388 462E/OZ25 | 52 | 16x52 | 0.195 | 168743 | |||
| 18 | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.2 | 180216 | ||||
| 3/4" | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.2 | 175826 | ||||
| 20 | 35.05 | DIN 6388 462E/OZ25 | 52 | 0.175 | 168744 | ||||
| 25 | 35.05 | DIN 6388 462E/OZ25 | 52 | 25x52 | 0.104 | 168745 | |||
