Warmschrumpffutter-Verlängerungen CELSIO

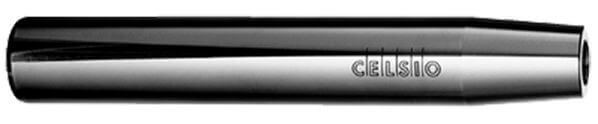

Produkt

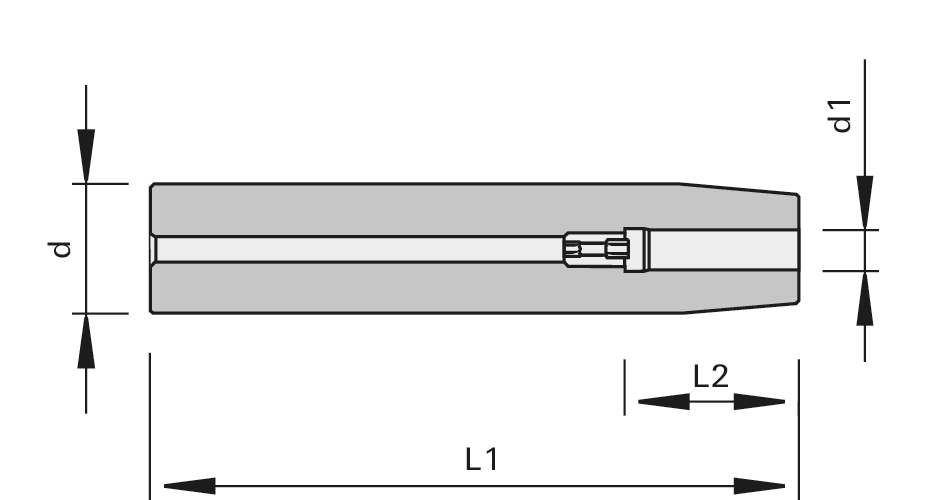

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Bearbeitungszentren
- für Zerspanungsaufgaben an schwer zugänglichen Werkstückbereichen
Ausführung
- Warmarbeitsstahl mit besonderen Vergütungsverfahren für besonders hohe Lebensdauer, Temperaturbeständigkeit und Formstabilität
- Rundlaufgenauigkeit < 0,003 gemessen in der Spannbohrung
- mit Einstellschraube zur Anpassung der Länge
Vorteile
- auch Schäfte mit Weldon- oder Whistle-notch-Ausnehmungen sind einsetzbar
- beste Spannerergebnisse werden mit vollzylindrischen Schäften in IT-Toleranz h6 erziehlt
- optimale schlanke Bauweise genormt nach DIN 69882-8
- Schrumpfen von HW- und HS-Werkzeugen der Schafttoleranz h6
Hinweise
- Spannmittel: Einsatz in Hydro-Dehnspannfutter ps-System, TRIBOS oder Warmschrumpffutter empfohlen
|
Ø d1
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||
| 8 | 34 | 25 | 160 | 185243 | ||
| 10 | 42 | 25 | 160 | 185244 | ||
| 12 | 47 | 25 | 160 | 185245 | ||
| 16 | 50 | 25 | 160 | 185246 | ||
