165932 - Profil-Wechselplatten HW für Abplatt-Messerköpfe
Produkt

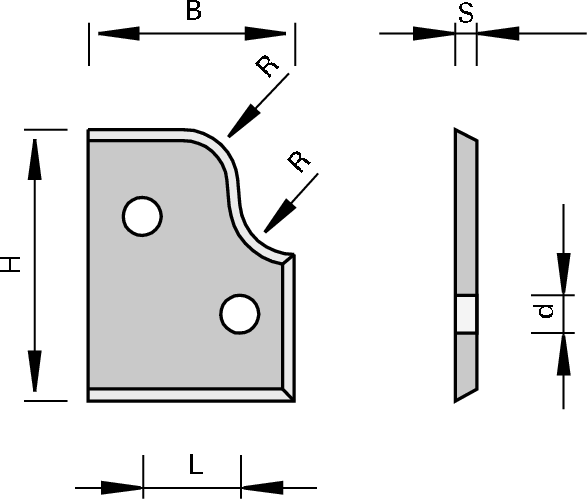

Zeichnung
-
- Hartmetall [HW]
Technische Daten
Beschreibung
Maschine / Anwendung
- Type 1, 2, 3 für den Einsatz in Kassetten-Konterprofil-Messerköpfen
- Type 4, 5, 6 für den Einsatz in Abplatt-Messerköpfen
Ausführung
- Schneidstoff: HW
- HL Solid 20 für Hart- und Weichhölzer
Vorteile
Hinweise
| Merkmal | Wert | |
|---|---|---|
| Abmessung | 19x25x2 R5 [mm] | |
| R = Radius | 5,0 [mm] | |
| B = Breite | 19 [mm] | |
| H = Höhe | 25 [mm] | |
| S = Stärke | 2 [mm] | |
| Ø d = Bohrungsdurchmesser | 3,5 [mm] | |
| L = Bohrungsabstand | 9,0 [mm] | |
| Type = Type | 5 | |
| Keil∡ = Keilwinkel | 50 [°] | |
| LEUCODUR = Schneidstoff | HL Solid 20 | |
| VP = Verpackungseinheit | 10 [St.] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
