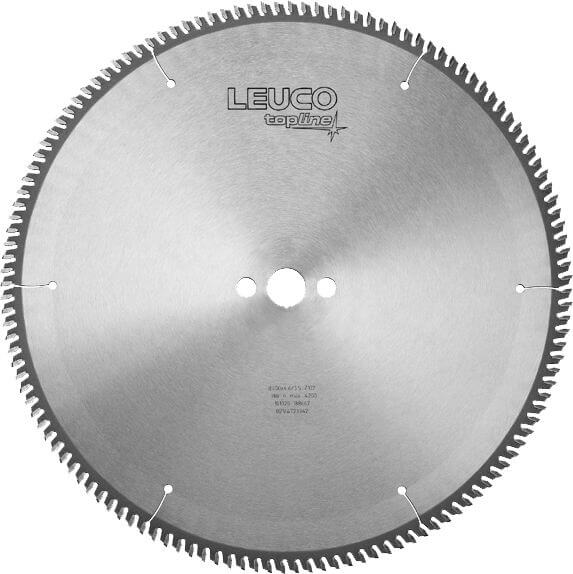

189833 - 齐头锯片HW，用于优化木材 "WSA"
产品

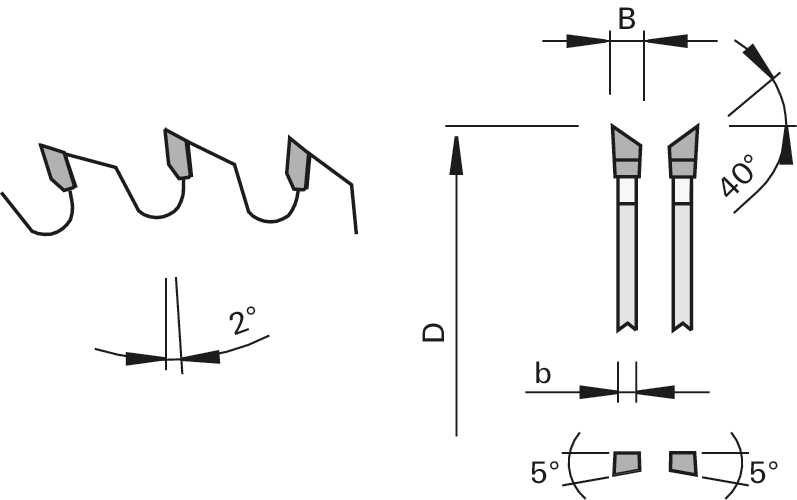

图纸
-
-
- 硬质合金[HW]
技术数据
描述
设备/应用
- 最优截断锯片
- 锯片位于下方的双端截断锯片
- 手动锯锯片
- 自动进料锯锯片
- 用于实木的横切
设计
- 正前角设计
- 齿形：带轴向角的左右斜齿"WSA"
- 切削材料：HW HL Board 06
- 刀齿具有出色的韧性和硬度
优点
- 由于采用了交错分布的轴向角，减小了切削压力
- 较长的刀具寿命确保了生产的高效率和合理的经济性
注释
| 特征 | 值 | |
|---|---|---|
| Ø D = 切割圆直径 | 400 [mm] | |
| B = 切削宽度 | 4,6 [mm] | |
| b = 锯片刀体厚度 | 3.5 [mm] | |
| Ø d = 孔径 | 30 [mm] | |
| Z = 齿数 | 120 | |
| NL = 销孔 | 2/10/60 | |
| 前角 = 前角 | 2 [°] | |
| 齿顶斜角 = 斜角 | 40 [°] | |
| 轴向角 = 轴向角 | 5 [°] | |
| 齿型 = 齿形 | WSA | |
| 切割质量* = 切割质量 | ▲▲▲ | |
| LEUCODUR = 切割材料 | HL Board 06 | |
| L = 发货代码 | ||
| 机床/类型 | DIMTER | |
|
