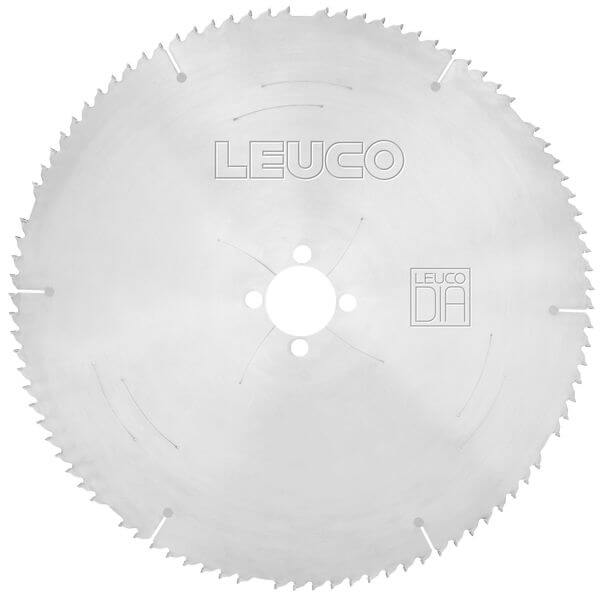

189871 - DIAREX 有色金属切割锯片DP - 轮廓 "TR-F"
产品
图纸
-
-
- 多晶金刚石[DP]
-
技术数据
描述
设备/应用
- 用于截断锯和米特锯
- 用于铝型材的截断和锯切
设计
- 零度前角设计
- 齿型:梯形齿/平齿“TR-F”
优点
- 特殊的消音槽设计和锯齿的排布使得加工后的型材表面很光滑，无毛刺
注释
- 工件需要夹紧
| 特征 | 值 | |
|---|---|---|
| Ø D = 切割圆直径 | 400 [mm] | |
| B = 切削宽度 | 3,8 [mm] | |
| b = 锯片刀体厚度 | 3.2 [mm] | |
| Ø d = 孔径 | 40 [mm] | |
| Z = 齿数 | 90 | |
| NL = 销孔 | 2/12/80 | |
| 前角 = 前角 | 0 [°] | |
| 齿型 = 齿形 | TR-F | |
| L = 发货代码 | ||
| 机床/类型 | Eisele VA-L 350 NC1 | |
|
未列出您输入的尺寸？
可从仓库直接发货 |
||
