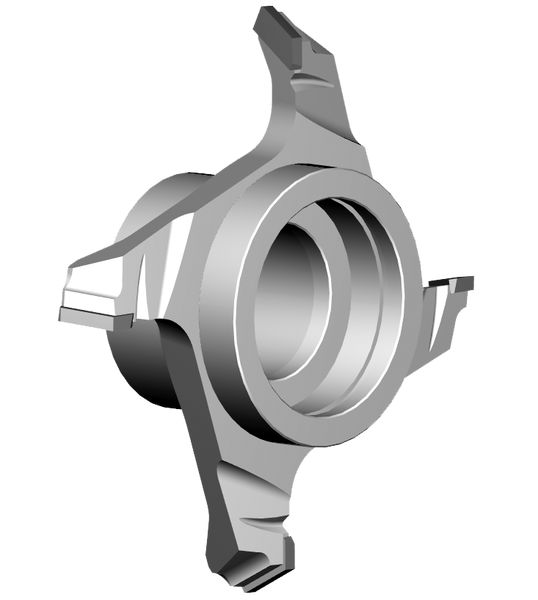

185291 - DIAMAX 金刚石倒角铣刀 DP HSK 25R - Homag (Brandt)
产品
图纸
-
-
- 多晶金刚石[DP]
- MEC
技术数据
描述
设备/应用
- 封边机: Homag (Brandt)
- 用于实木，胶合板与塑料封边条的倒角
设计
- 带有剪切角
- 磨光面与精细的间隙角
- n max = 18,000 min-1
优点
- 同心度好，动平衡好，切削 质量好
注释
- 恒定基本尺寸a 和 D1固定
- 齿数 Z = 4 进料速度20 - 30m/min
- 旋向按照VDMA 8849
| 特征 | 值 | |
|---|---|---|
| 斜切角 = 倒角度 | 45 [°] | |
| Ø D = 切割圆直径 | 70 [mm] | |
| Ø D1 = 切削外径 | 62 [mm] | |
| a = 与机器的距离 | 16.5 [mm] | |
| b = 凸缘宽度 | 23 [mm] | |
| Ø d = 孔径 | HSK 25R [mm] | |
| Z = 齿数 | 4 | |
| 最大转速 = 最高转速 | 18,000 [min-1] | |
| 左/右 = 切削方向 | 左 | |
| L = 发货代码 | ||
|
